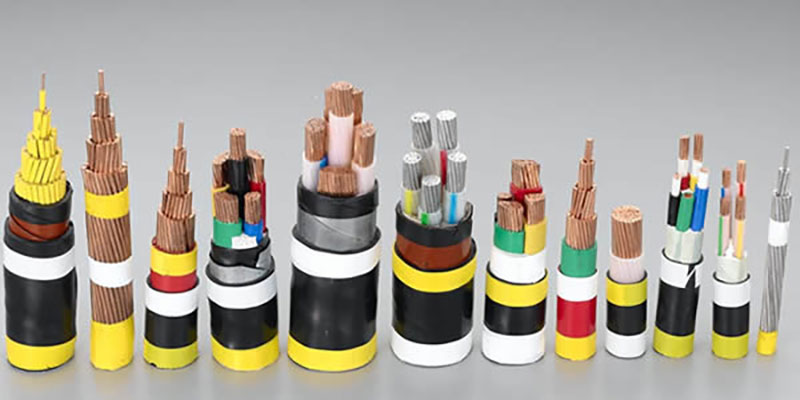

Les matériaux d’isolation actuellement utilisés dans la production de câbles se répartissent en trois grandes catégories : PE, PVC et XLPE. Ce qui suit est une introduction aux différences entre le PE, le PVC et le XLPE, les matériaux d’isolation utilisés dans les câbles.
La classification des matériaux d’isolation des câbles et leurs caractéristiques respectives sont expliquées ci-dessous.
PVC : chlorure de polyvinyle, un polymère obtenu par la polymérisation libre du chlorure de vinyle monomère dans des conditions spécifiques. Il est stable, résistant aux acides, aux alcalis, à la corrosion et au vieillissement. Il est largement utilisé dans les matériaux de construction, les produits courants, les tuyaux et les tubes, les fils et les câbles, les matériaux d’étanchéité, etc. Il est divisé en deux catégories : les mous et les durs : les mous sont principalement utilisés pour fabriquer des matériaux d’emballage, des films agricoles, etc. et sont largement utilisés dans la fabrication des couches d’isolation des fils et des câbles. Ils sont largement utilisés dans la fabrication de l’isolation des fils et des câbles, comme les câbles électriques ordinaires à isolation PVC, tandis que les durs sont généralement utilisés dans la fabrication de tubes et de feuilles. La caractéristique la plus importante du PVC est qu’il est ignifuge et est donc largement utilisé dans le domaine de la protection contre les incendies. C’est l’un des matériaux isolants les plus couramment utilisés dans les fils et câbles ignifuges et réfractaires.
PE : Le polyéthylène, une résine thermoplastique obtenue par polymérisation de l’éthylène, est non toxique et non dangereuse et présente une excellente résistance aux basses températures. Il est également résistant à la plupart des acides et des bases et possède d’excellentes propriétés d’isolation électrique. En même temps, grâce à ses propriétés non polaires, le polyéthylène présente de faibles pertes et une grande force conductrice. C’est pourquoi il est généralement utilisé comme matériau d’isolation pour les fils et câbles à haute tension.
XLPE : polyéthylène réticulé, une forme avancée de matériau polyéthylène qui a été transformé. Les propriétés physiques et chimiques du XLPE ont été considérablement améliorées par rapport à celles du PE. Dans le même temps, sa classe thermique a été considérablement augmentée. Par conséquent, les fils et câbles isolés en polyéthylène réticulé présentent des avantages incomparables aux fils et câbles isolés en polyéthylène : poids léger, bonne résistance à la chaleur, résistance à la corrosion et résistance d’isolation relativement élevée.
L’isolation XLPE présente les avantages suivants par rapport au polyéthylène thermoplastique :
1 Résistance accrue à la déformation thermique et amélioration des propriétés mécaniques à haute température. Résistance améliorée à la fissuration sous contrainte environnementale et au vieillissement thermique.
2 Résistance accrue aux produits chimiques et aux solvants et réduction de l’écoulement à froid. Les propriétés électriques d’origine ont été largement conservées. Des températures de fonctionnement à long terme de 125°C et 150°C sont possibles. Les fils et les câbles avec une isolation en polyéthylène réticulé ont également une capacité accrue à résister aux courts-circuits. Ils peuvent supporter des températures allant jusqu’à 250°C à court terme. Pour une même épaisseur de fil et de câble, le polyéthylène réticulé a une capacité de charge beaucoup plus élevée.
3 Les fils et câbles à isolation XLPE possèdent d’excellentes propriétés mécaniques, d’étanchéité et de résistance aux radiations et sont donc utilisés dans une large gamme d’applications. Par exemple : lignes de connexion interne pour les appareils électriques, câbles de moteur, câbles d’éclairage, lignes de commande de signaux à basse tension pour les automobiles, fils de locomotives, fils et câbles souterrains, câbles de protection de l’environnement pour l’exploitation minière, câbles marins, câbles de pose d’énergie nucléaire, lignes à haute tension pour la télévision, lignes à haute tension pour les rayons X, et fils et câbles de transmission d’énergie.
Différences entre les matériaux d’isolation des câbles en PVC, PE et XLPE
PVC : faible température de fonctionnement, courte durée de vie due au vieillissement thermique, faible capacité de transmission, faible capacité de surcharge, risque de fumée et de gaz acide en cas d’incendie. Produits courants dans l’industrie du fil et du câble, bonnes propriétés physiques et mécaniques, bonnes performances de transformation, faible coût et prix de vente. Cependant, il contient de l’halogène et possède la plus grande quantité de gaine.
PE : excellentes propriétés électriques, avec tous les avantages du PVC ci-dessus. Communément utilisé dans l’isolation des fils ou des câbles, le matériau d’isolation des lignes de données, à faible constante diélectrique, convient aux lignes de données, aux lignes de communication, à une variété de lignes périphériques informatiques et à l’isolation des fils centraux.
XLPE : presque aussi bon que le PE en termes de propriétés électriques, tandis que la température de travail à long terme est relativement plus élevée que celle du PE, les propriétés mécaniques sont meilleures que celles du PE, et la résistance au vieillissement est meilleure. Un nouveau produit écologique, résistant aux hautes températures et à l’environnement, en plastique thermodurcissable. Il est couramment utilisé dans les fils électroniques et les endroits où une résistance élevée à l’environnement est requise.
La différence entre XLPO et XLPE
XLPO (polyoléfine réticulée) : EVA, classe à faible dégagement de fumée et sans halogène, polymère d’oléfines réticulé ou vulcanisé par irradiation, semblable à du caoutchouc. Terme général désignant une classe de résines thermoplastiques obtenues par polymérisation ou copolymérisation individuelle d’éthylène, de propylène, de 1-butène, de 1-pentène, de 1-hexène, de 1-octène, de 4-méthyl-1-pentène et d’autres alpha-oléfines, ainsi que de certaines oléfines cycliques.
XLPE (polyéthylène réticulé) : le XLPE, polyéthylène réticulé, réticulé au silane ou chimiquement réticulé, est une résine thermoplastique fabriquée à partir d’éthylène par polymérisation. Dans l’industrie, il comprend également les copolymères d’éthylène avec de petites quantités d’alpha-oléfines.
